Eine Vorbehandlung von Regenwasser im Sinne einer Filtration ist vor der Einleitung in eine Versickerungsanlage sinnvoll um den Eintrag von Schmutzstoffen in das Versickerungssystem zu minimieren. Auf diese Weise kann die Versickerungsleistung der nachgeschalteten Sedimentationsanlage bestmöglich erhalten und der Reinigungsaufwand möglichst gering gehalten werden. Zur Verbesserung der Absetzleistung im Vorbehandlungssystem sollte zudem neben einer Filtereinheit auch eine Beruhigung des Zulaufes vorgesehen werden. Hierzu wird das Regenwasser zunächst über eine Prallplatte entschleunigt durch den Zulauf in den Schachtkörper eingeleitet. Durch die umgelenkte Einleitung und eine somit verringerte Verwirbelung des bereits eingeleiteten Wassers werden Sedimentationsprozesse am Grund möglichst wenig gestört, sprich feinere bereits abgesetzte Partikel möglichst nicht wieder aufgewirbelt.

In einem zweiten Schritt werden dann grobe Schmutzstoffe wie beispielsweise Laub durch die im Tauchrohr eingebrachte Filterfunktionseinheit (mit ca. 5mm Maschenweite) zurückgehalten. Die zurückgehaltenen groben Schmutzstoffe können sich dann ebenfalls am Boden absetzen (Schlammraum).

Ein Reinigungsfilterschacht bzw. Versickerungsfilterschacht zur Regenwasservorbehandlung besteht im wesentlichen aus einem

  • Schachtgrundkörper aus Kunststoff mit oberem Zulauf oder seitlichem Zulauf und Ablauf,
  • herausnehmbarem Filtertopf bzw. Filterkorb oder einer Siebplatte mit Edelstahl-Spaltsieb,
  • ggf. Tauchrohr zum Rückhalten von Leichtflüssigkeiten,
  • sowie einem Sedimentationsraum bzw. Nass-Schlammfang (siehe Bild 1).

Der Reinigungsschacht hält Grobschmutz und Feinanteile bis 0,5 mm zurück und schützt die Rigole. Darüber hinaus werden Schwimmstoffe bzw. Leichtflüssigkeiten zurückgehalten. Zur Wartung wird die Siebplatte herausgezogen und das Sediment abgesaugt. Der Regenwasser-Reinigungsfilterschacht ist für Dachabflüsse bzw. für gering belastete Abflüsse befestigter Flächen vorgesehen und kann auch als Vorreinigungsstufe vor Sedimentationsanlagen oder  Substrat-Filterschacht eingesetzt werden.

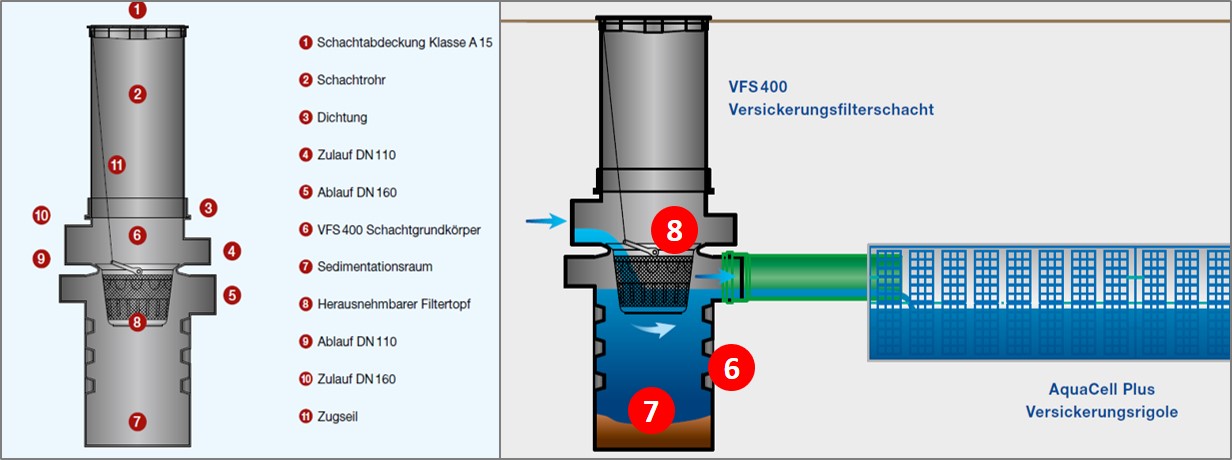

Bild 1: Reinigungsfilterschacht mit seitlichem Zulauf (ohne Tauchrohr) zur Regenwasservorbehandlung - VFS 400
Quelle: Wavin GmbH, Twist

Bild 2: Regenwasser-Reinigungsfilterschacht mit seitlichem Zulauf und Tauchrohr zur Regenwasservorbehandlung - Rigo®Clean
Quelle: Fränkische Rohrwerke Gebr. Kirchner GmbH + Co.KG, Königsberg

Der Reinigungsfilterschacht mit oberem Zulauf erfüllt gleichzeitig die Funktion eines Straßeneinlaufes. Der Schmutzfangtrichter hält Grobschmutz zurück und leitet das Wasser in die erste Kammer.

Bild 3: Reinigungsfilterschacht zur Regenwasservorbehandlung mit oberem Zulauf und Tauchrohr - Rigo®Clean
Quelle: Fränkische Rohrwerke Gebr. Kirchner GmbH + Co.KG, Königsberg
