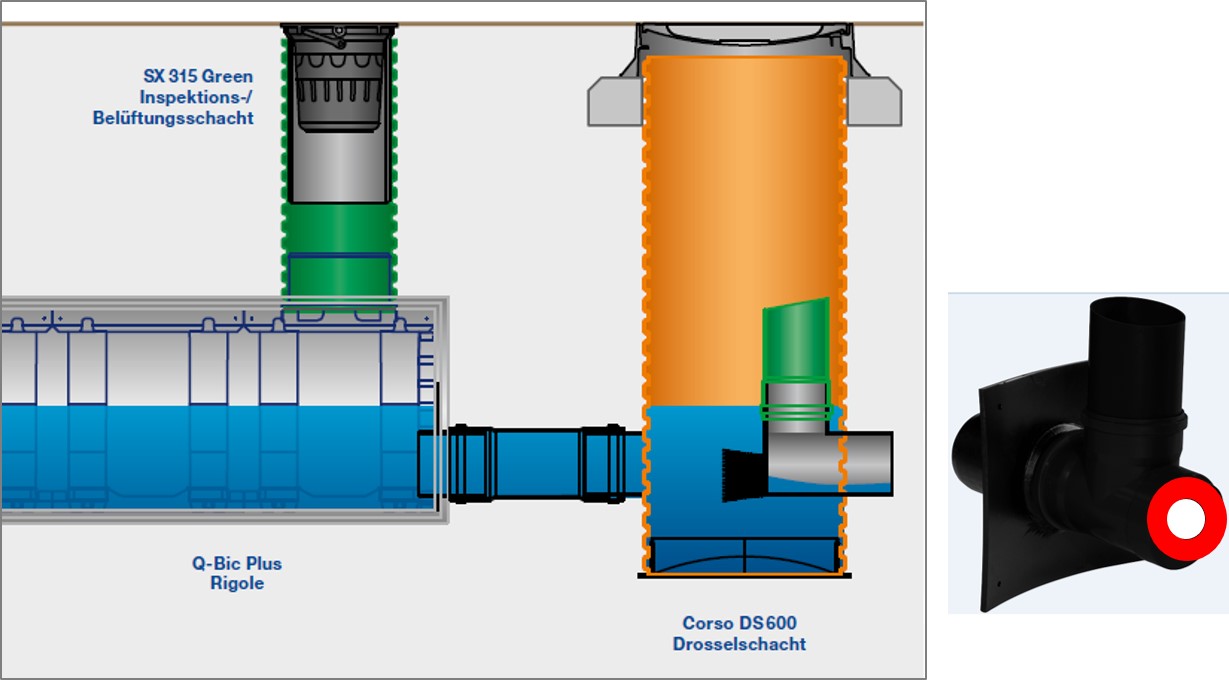

Bild 1: Drosselschacht mit integrierter mit Drosselblende, Filterkorb und Notüberlauf – Wavin Corso DS 600 für Regenrückhalteanlage
Quelle: Wavin GmbH, Twist

• Der Wirbeldrossel-Schacht dient der kontrollierten Ableitung von Regenwasser aus Regenrückhalteanlagen, Mulden-Rigolen oder Erdbecken. Der Wirbeldrosselschacht kommt zum Einsatz, wenn bei der Rückhaltung von Regenwasser der gebremste, zeitlich verzögerte Abfluss in die Vorflut angestrebt wird. Mit Hilfe eines solchen Wirbeldrosselschachtes wird der Durchfluss reduziert und reguliert und stoßartige Belastungen bei der Einleitung in Kanalnetze, Kläranlagen und Gewässer vermieden.

• Durch das Wirkprinzip der Wirbeltechnik mit dem großen Abflussquerschnitt und dem Selbstreinigungseffekt besonders geeignet für Anlagen mit höchsten Anforderungen an die Betriebssicherheit sowie mit Bedarf an hoher Abflussleistung in allen Betriebszuständen. Selbstaktivierend ohne Fremdenergie, keine beweglichen Teile.

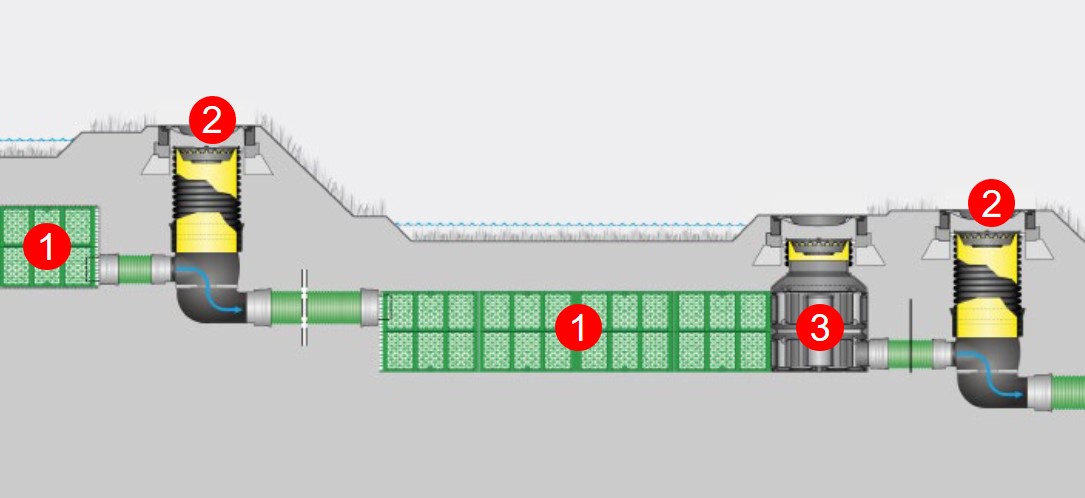

Mulden-Füllkörper-Rigole (1) Wirbeldrosselschacht RigoLimit V (2) Reinigungs-/ Kontrollschacht (3)

Bild 2: Mulden-Füllkörper-Rigole mit Wirbeldrossel-Schacht - RigoLimit V - zur kontrollierten Ableitung von Regenwasser in Kaskadenanordnung
Quelle: Fränkische Rohrwerke Gebr. Kirchner GmbH + Co.KG, Königsberg

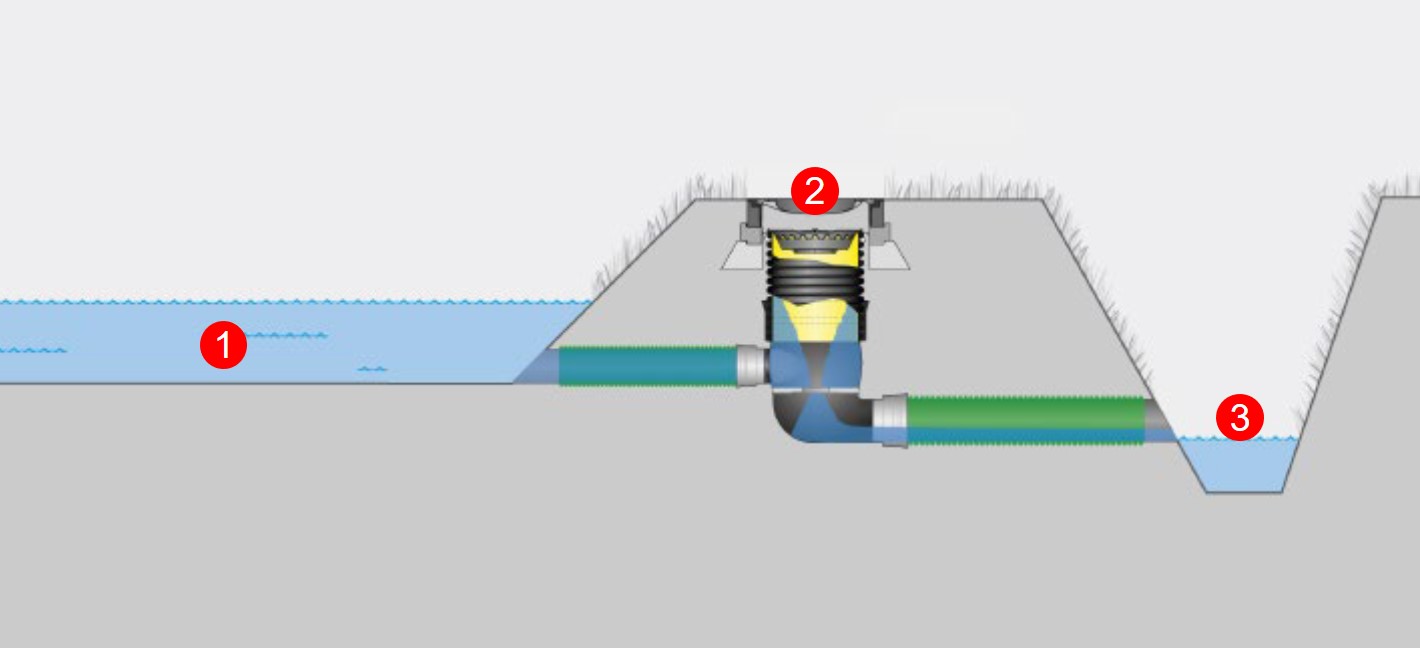

Erdbecken (1) Wirbeldrosselschacht RigoLimit V (2) Oberflächenwasser (3)

Bild 3: Erdbecken mit Wirbeldrossel-Schacht RigoLimit V zur kontrollierten Ableitung von Regenwasser in Kaskadenanordnung
Quelle: Fränkische Rohrwerke Gebr. Kirchner GmbH + Co.KG, Königsberg

• Schlauchdrossel-Schacht für Regenrückhalteanlagen aus großvolumigen Becken, Kunststoffrohren mit großer Nennweite, Füllkörper-Rigolen oder Erdbecken. Besonders geeignet für Anlagen mit höchsten Anforderungen an die Betriebssicherheit sowie mit Bedarf an hoher Abflussleistung in allen Betriebszuständen.

Zulauf-/ Kontroll-schacht (1) Füllkörper-Rigole zur Regenrück-haltung (2) Kunststoffschacht mit integrierter Schlauchdrossel (3)

Bild 4: Schlauchdrossel-Schacht mit integrierter Schlauchdrossel für Regenrückhalteanlage
Quelle: Fränkische Rohrwerke Gebr. Kirchner GmbH + Co.KG, Königsberg

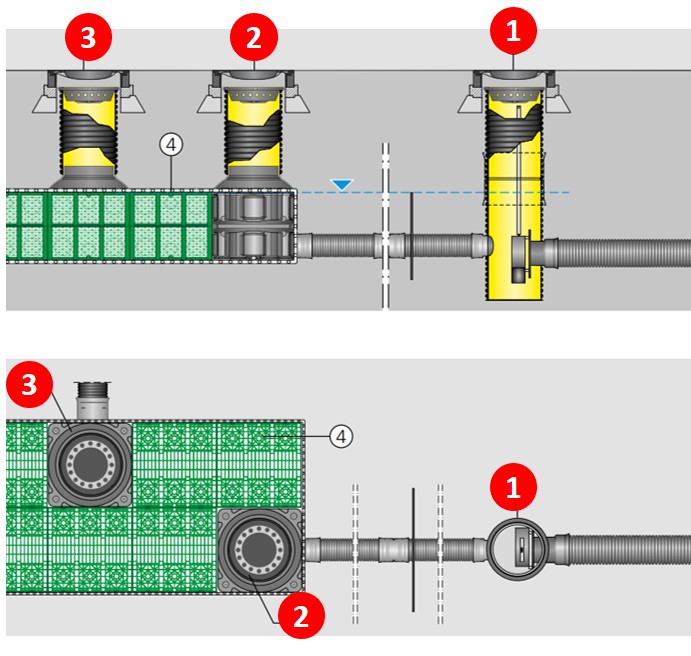

Wirbelventil-Drosselschacht AquaLimit (1) QuadroControl mit Ablauf am Schacht unten (2) Optional Quadro-Overflow Not-überlaufschacht (3)

Bild 5: Wirbelventil-Schacht für Regenrückhalteanlage
Quelle: Fränkische Rohrwerke Gebr. Kirchner GmbH + Co.KG, Königsberg
